Antena powstała z potrzeby zbudowania prostej, wielopasmowej anteny z niskimi kątami promieniowania jako uzupełnienie wielopasmowej poziomej delty.
Założenia projektu:
- Praca na pasmach 160-40 m.
- Konstrukcja możliwa do postawienia w jedną osobę.
- Łatwe strojenie.
- Możliwość zapakowania do samochodu osobowego.
Konstrukcja została oparta o teleskopowy maszt aluminiowy (osobny projekt) o wysokości 10 m posadowiony na plastikowym (izolującym) uchwycie do parasoli ogrodowych wkręcanym w ziemię.
Aluminiowy maszt jest wyposażony we w sumie trzy izolowane poprzeczki:

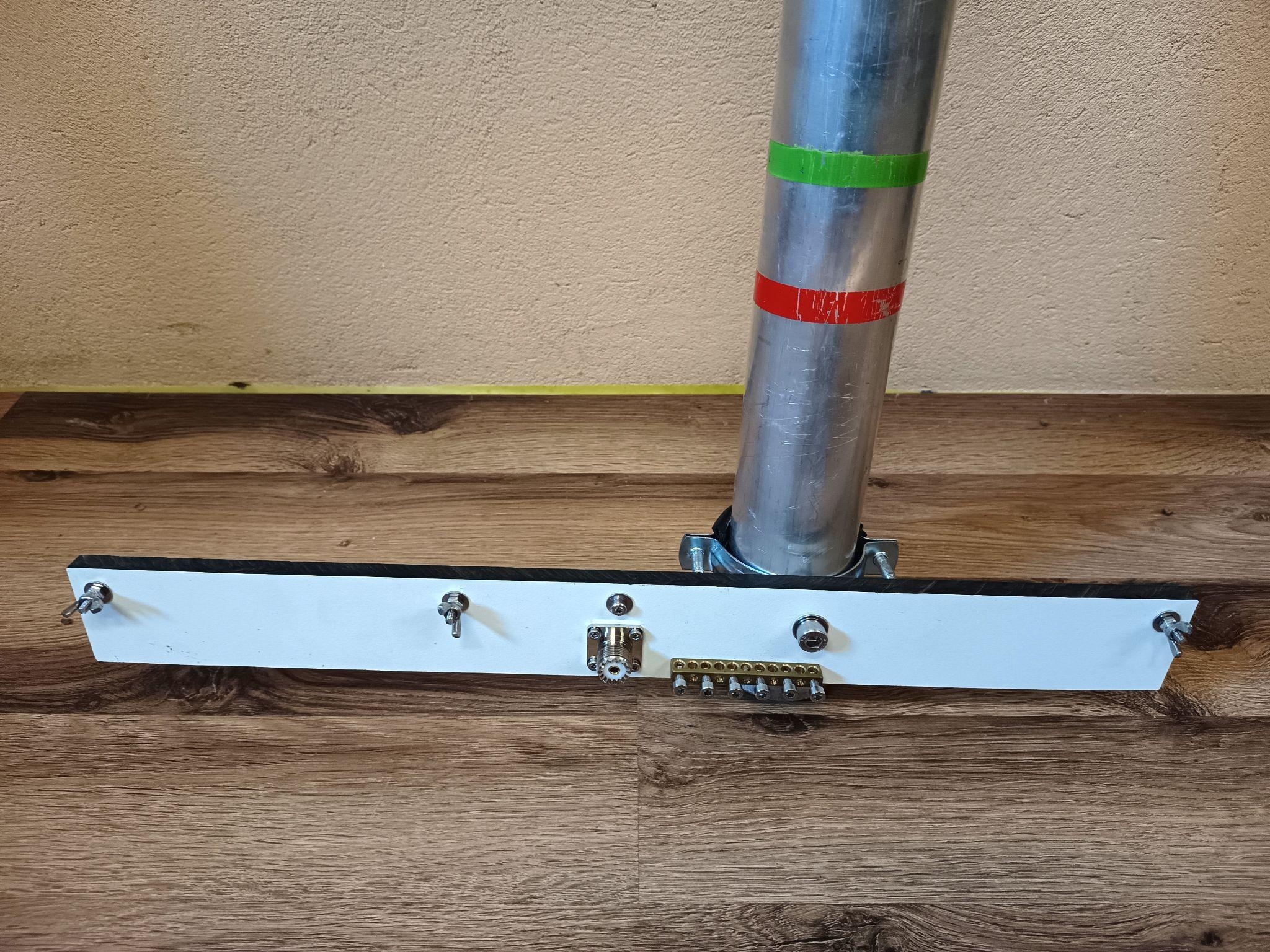

- Dolna, która jest wyposażona w połączenia elektryczne i złącza śrubowe do podłączania dodatkowych linek LGY na kolejne pasma, zestawu radiali oraz oczywiście gniazdo UC1 do podłączenia feedera.
- Górna, wyposażona w bloczki służąca do mocowania linek na pasma 160, 80 i 20 m
- Środkowa, która zapewnia stabilność odległości linek od masztu.

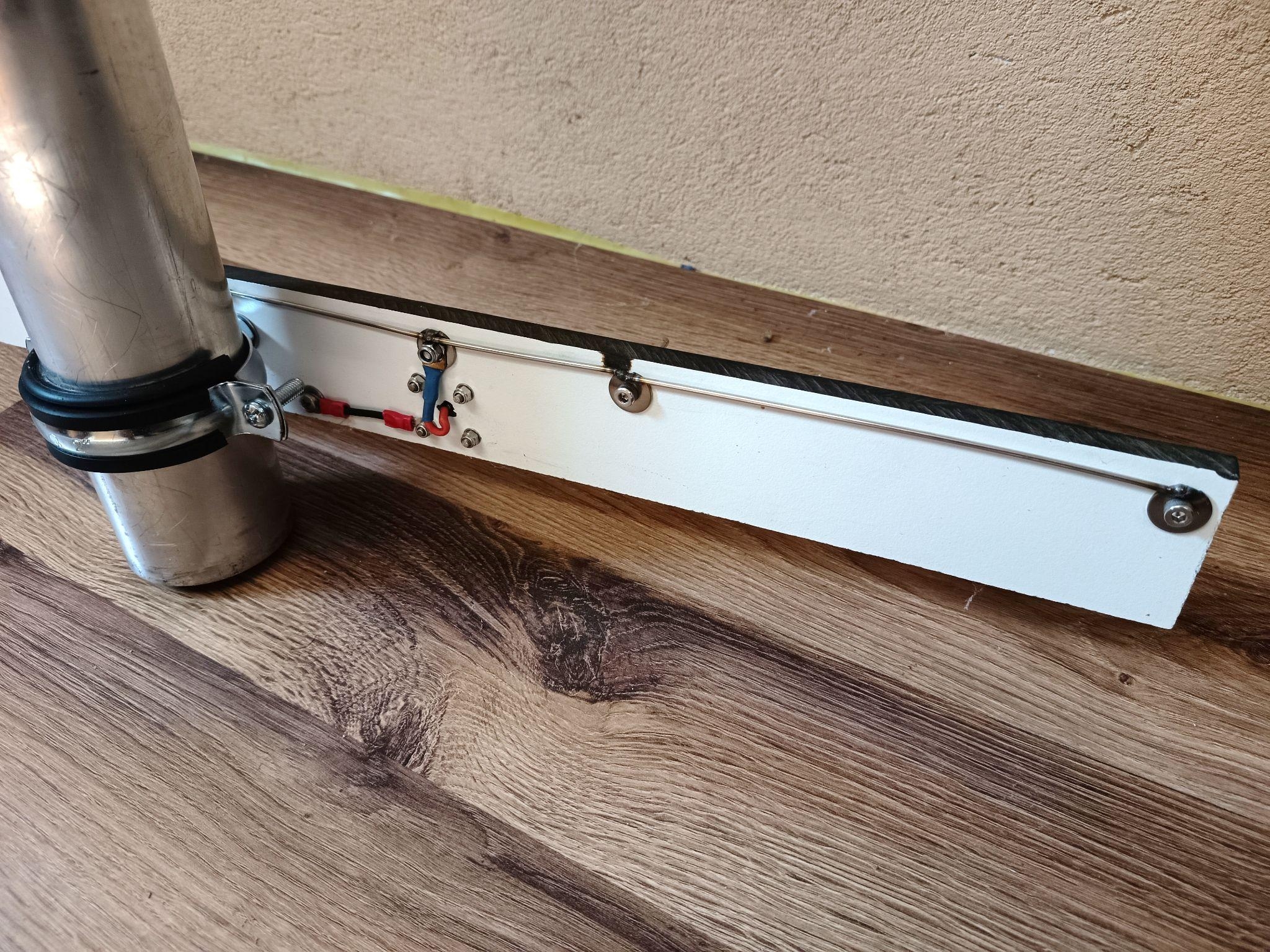

Poprzeczki Górna i dolna są wykonane z płyty HPL, ale można je wykonać z dowolnego trwałego i izolującego materiału. Środkowa poprzeczka jest jedynie wyciętym z 3mm płyty PMMA dystansem utrzymującym linki w stałej odległości od masztu. Dolna poprzeczka jest przymocowana do masztu obejma rurową, która jednocześnie przenosi zasilanie na maszt.
Sam 10 m długości maszt spełnia zadanie klasycznej anteny GP na pasmo 40m (1/4λ), która dobrze się też stroni na trzeciej harmonicznej (15 m). Równolegle do masztu, w odległości około 15cm sa poprowadzone dwie linki o długości 20 i 40 m które zagięte na bloczkach górnej poprzeczki tworzą ćwierćfalowe Inv. L odpowiednio na pasma 80 i 160 m.
Dodatkowo, została dołożona linka o długości 5 m jako element obsługujący pasmo 20 m. Antena na trzech wysokościach posiada obrotowe uchwyty do zaczepienia odciągów, lecz z kilkuletniego doświadczenia wynika, że antena stoi stabilnie przy wykorzystaniu tylko jednego poziomu odciągów.
Montaż i strojenie:
- Montaż anteny należy zacząć od wyboru miejsca montażu. Powinno być w miarę możliwości wolne od drzew aby “wąsy” od pasm 80 i 160 m można było swobodnie odciągnąć na boki.
- Wkręcamy uchwyt parasolowy w ziemię, możliwie głęboko.
- Do masztu teleskopowego mocujemy wszystkie trzy poprzeczki.
- Zmontowaną całość nasadzamy na uchwyt parasolowy.
- Końcówki linek od pasm 20, 80 i 160 m, zakończone oczkami przewlekamy przez bloczki w górnej poprzeczce, ściągamy do dolnej i przykręcamy do złącz śrubowych.
- Montujemy radiale do zacisków śrubowych w dolnej poprzeczce, oraz rozciągamy je po ziemi możliwie równomiernie i promieniście.
- Wysuwamy masz na wysokość 10 m i wstępnie mocujemy odciągi. Odciągi polecamy wiązać węzłem namiotowym, który umożliwia łatwą regulację długości odciągu.
- Naciągamy wstępnie linki od pasm.
- Analizatorem antenowym sprawdzamy dostrojenie na paśmie 40 m. Podczas pomiarów warto być w odległości nie mniejszej niż 5-7 m ze względu na wpływ na strojenie anteny.
- Wysokością masztu stroimy aby rezonans anteny wypadł w interesującej nas części pasma 40 m.
- Jeśli już mamy dostrojoną długość masztu, możemy zacząć stroić “wąsy”: Ich długością stroimy część urojoną impedancji dążąc do zera, a wysokością zawieszenia w miarę możliwości stroimy część rzeczywistą dążąc do 50Ω.
- Na końcu stroimy element na 20 m: jego długością dążymy do rezonansu.
Pomysły na modyfikacje i rozwój projektu:
- Przedłużenie aluminiowego masztu wędką z włókna szklanego, tak aby uzyskać w sumie ~20 m, czyli 1/4λ na 80 m.
- Dołożenie w dodatkowej płaszczyźnie wymiennych linek na pasma 60, 30, 17 i 12 m.
