W czasie spotkania w maju na tzw ŁOS-iu wyłonił się temat wykonania anteny na 23 cm pracującej w paśmie przeznaczonym dla przemienników. Zakres pracy przemienników obejmuje częstotliwość od 1270 MHz do 1298 MHz.

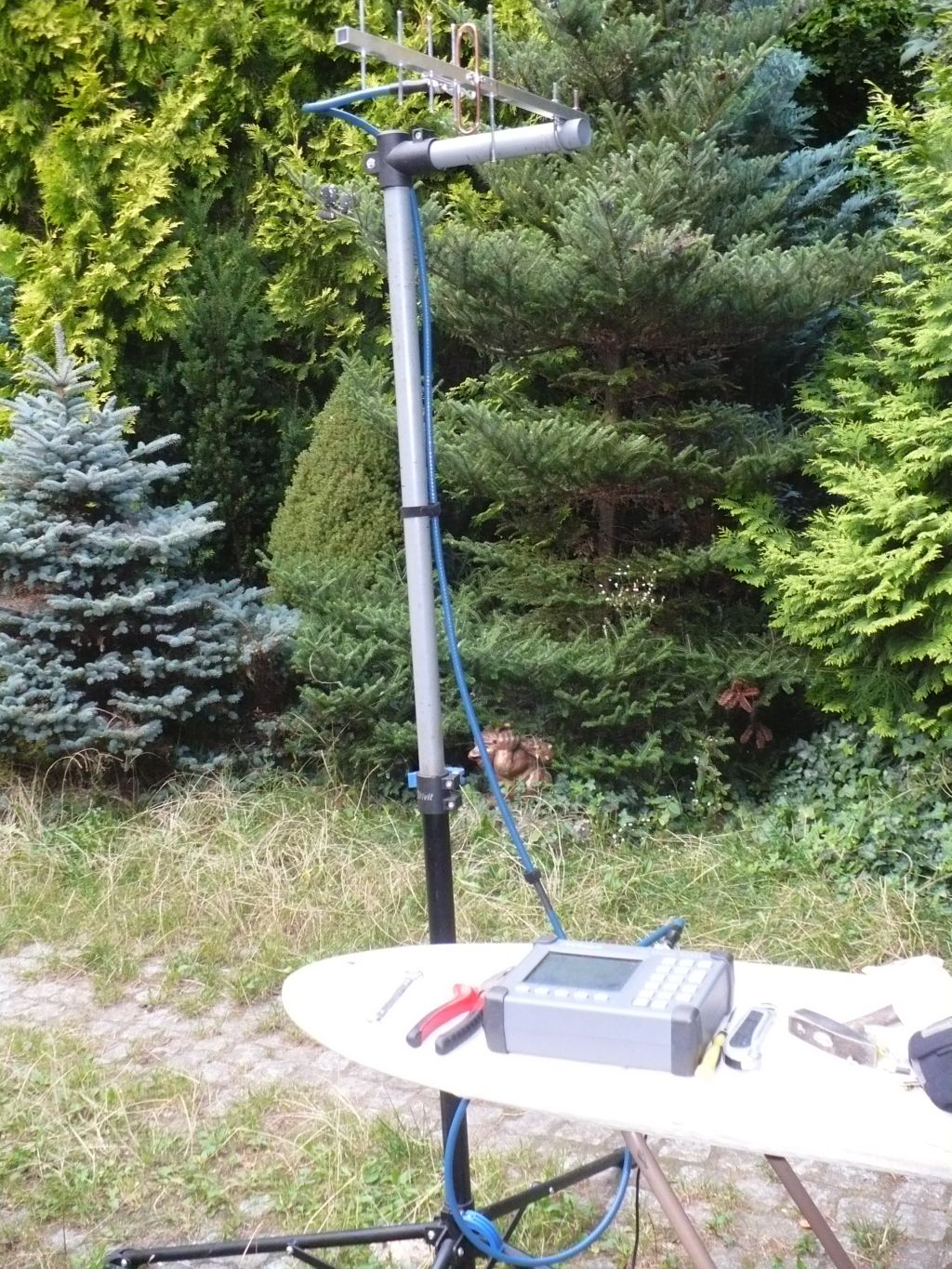

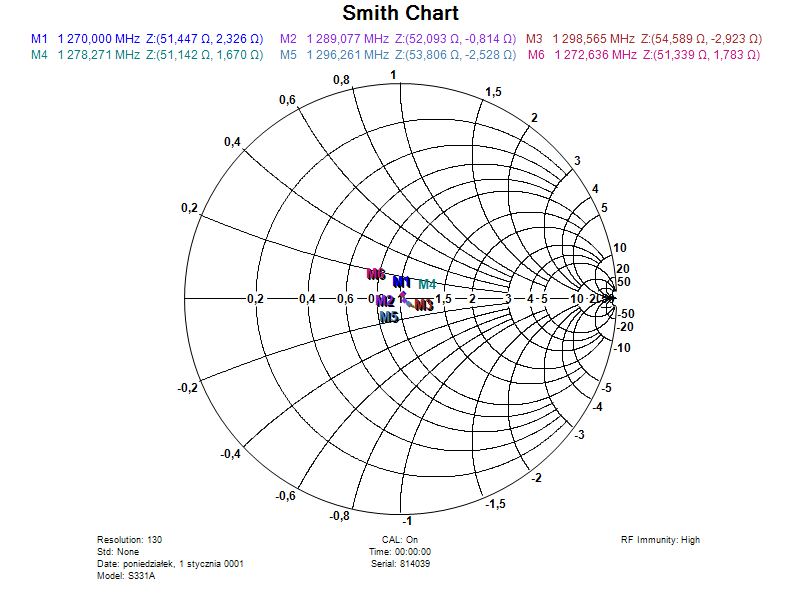

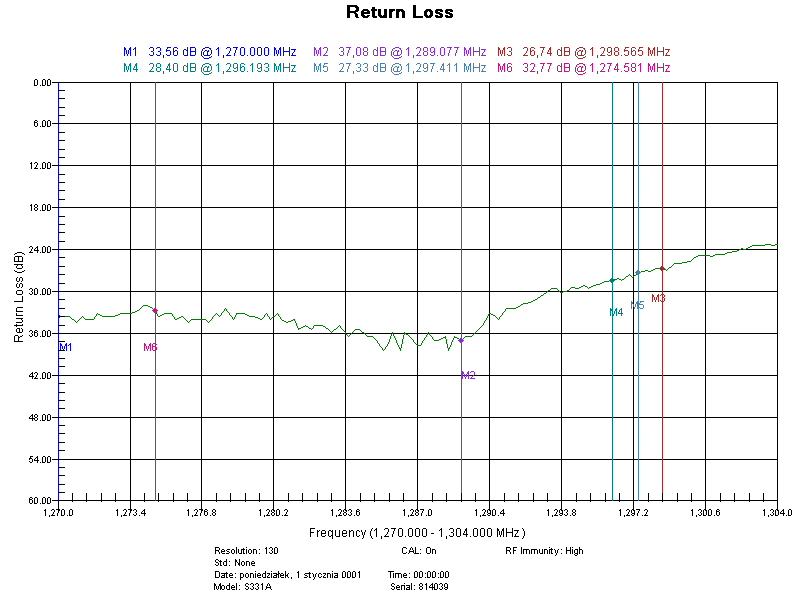

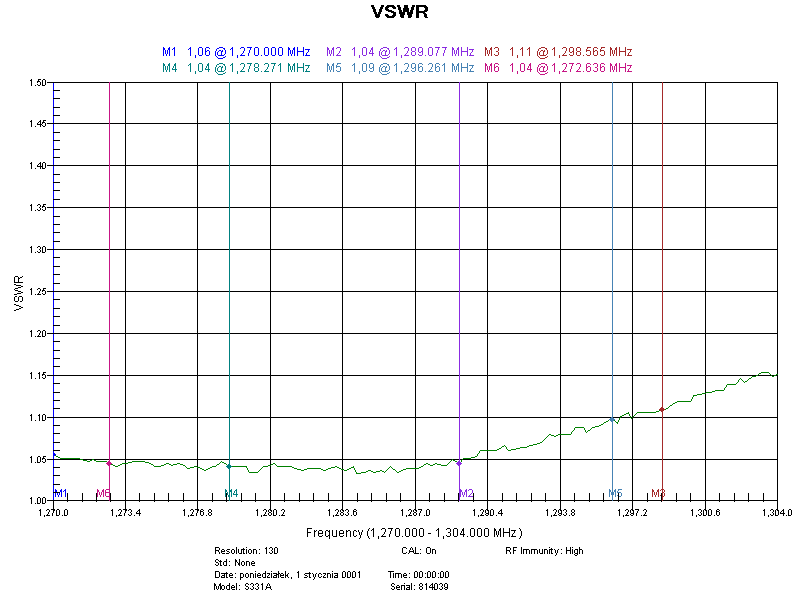

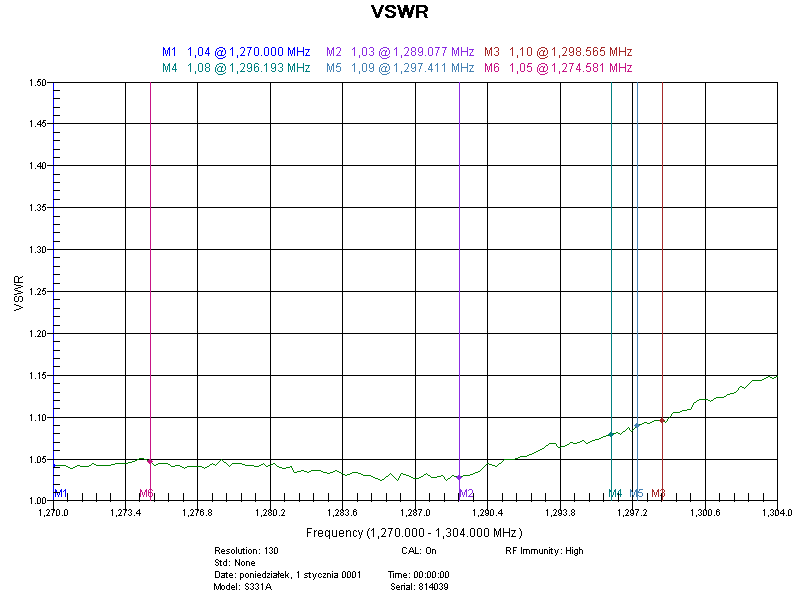

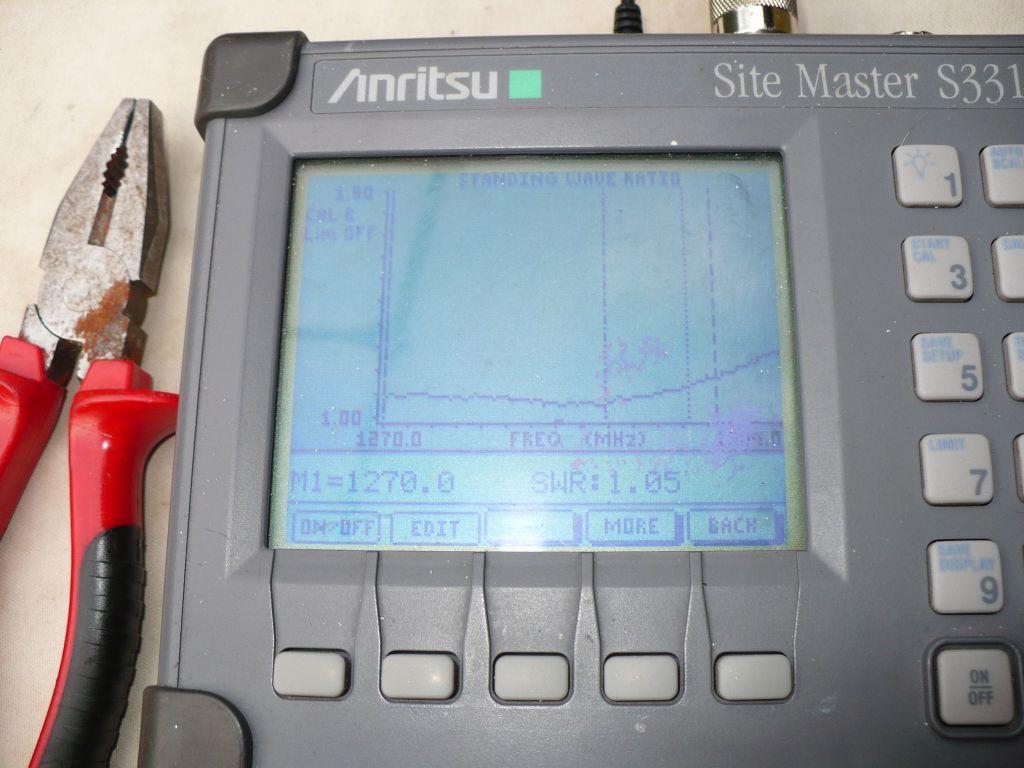

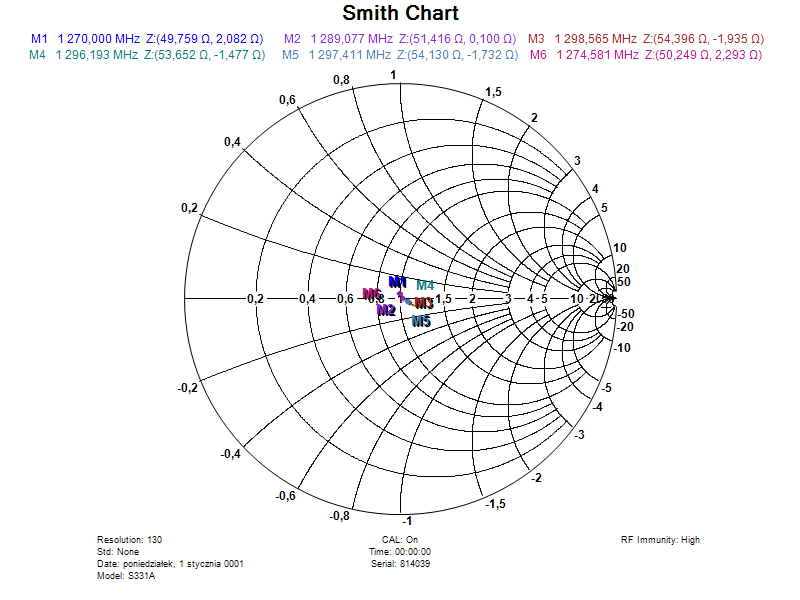

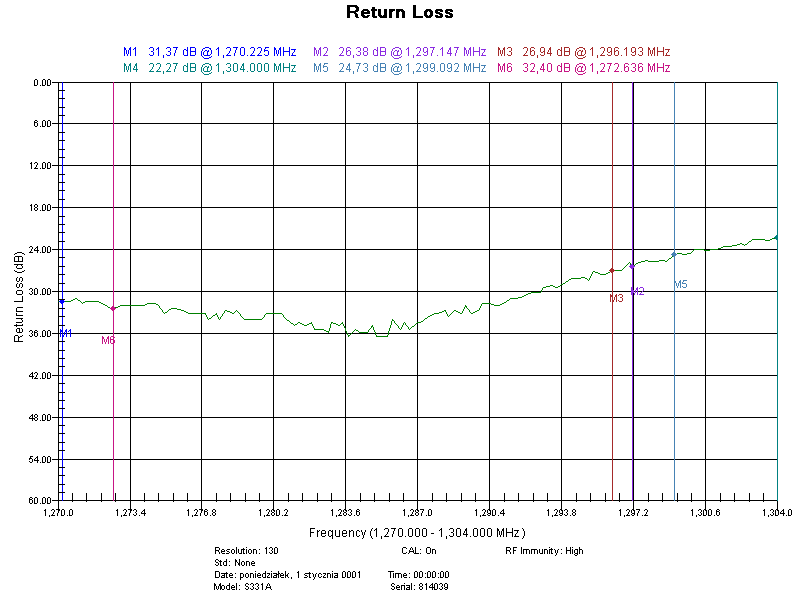

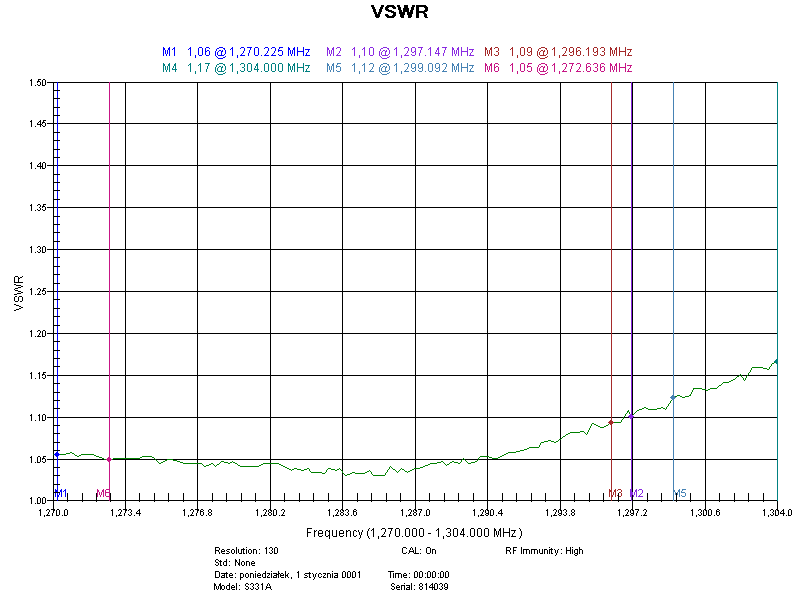

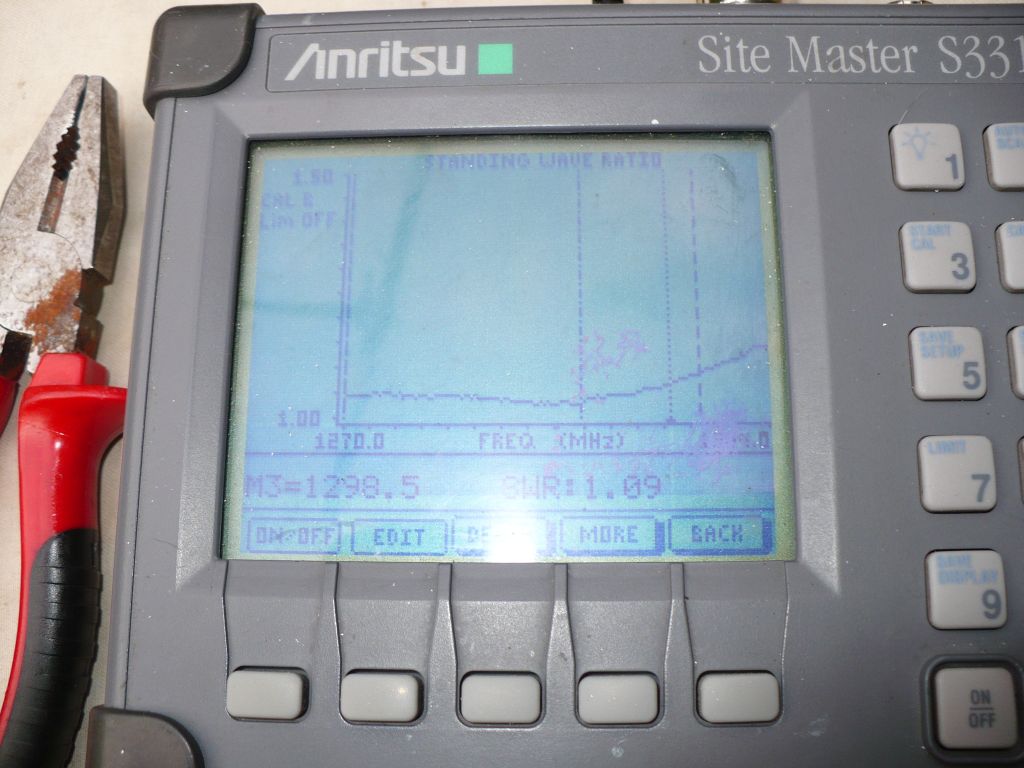

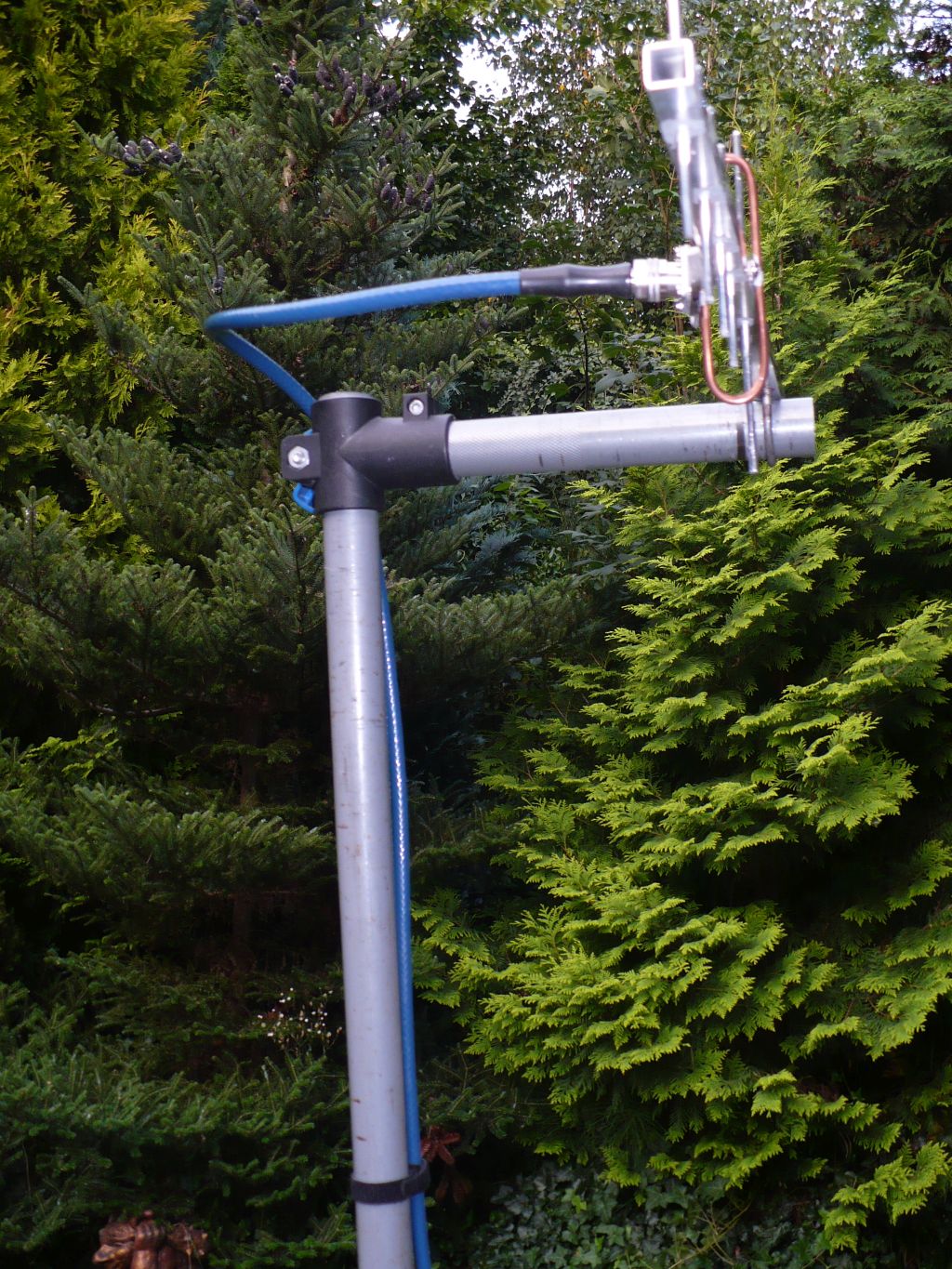

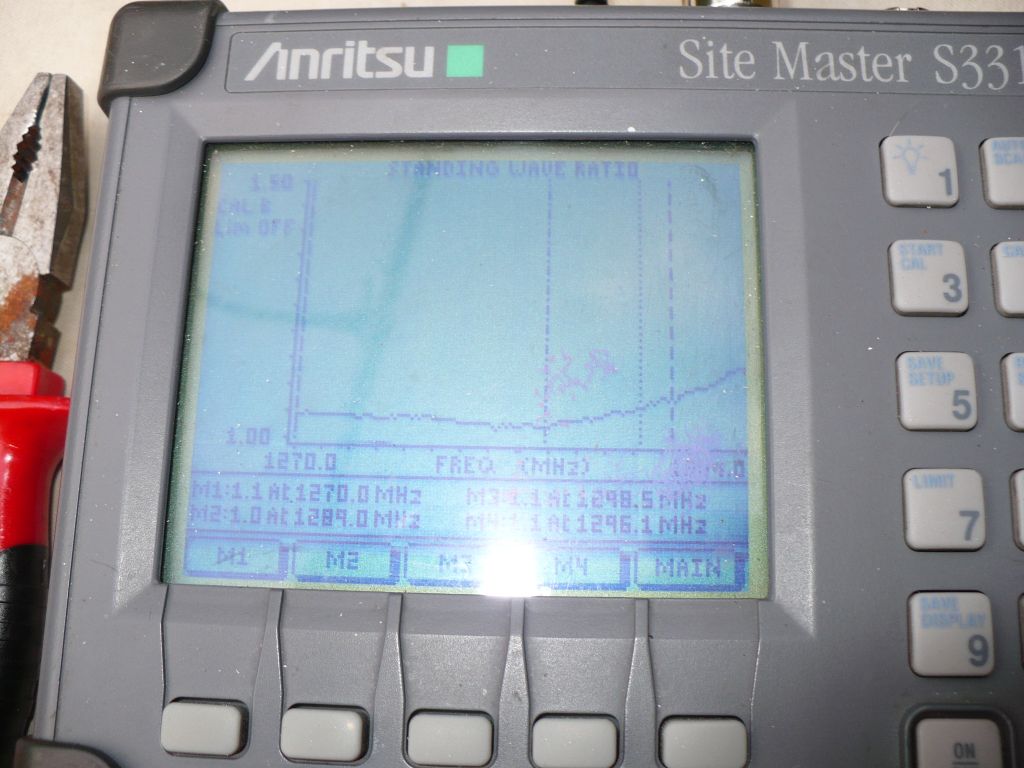

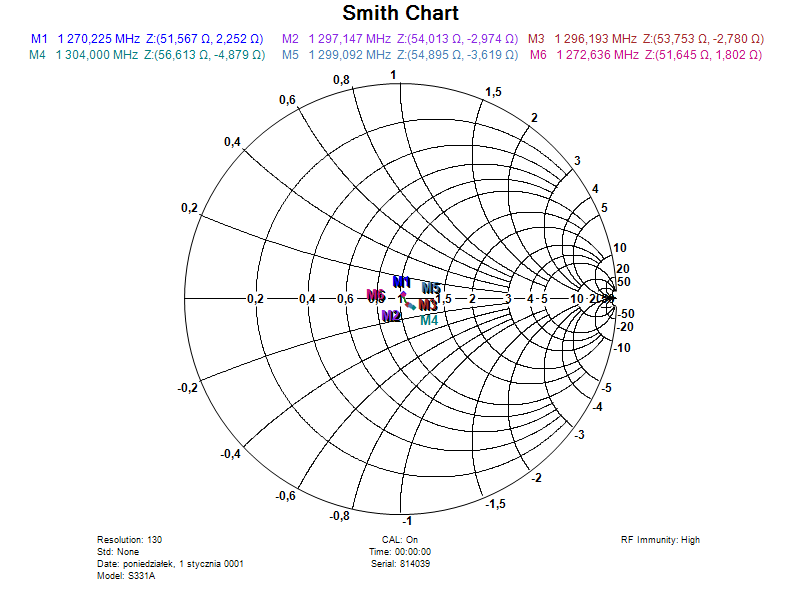

Antena została przeze mnie wykonana i obejmuje powyższy zakres z dobrym dopasowaniem. Zdjęcia pokazują antenę oraz ułożenie fidera i także załączone są wyniki pomiarów w zależności od otoczenia. Antena jest wykonana wg. opisu DL9BV opublikowanego w miesięczniku DUBUS 2/1994.
Wymiary anteny:
- reflektor = 173mm
- wibrator = 120mm
- direktor1 = 98mm
- direktor2 = 96mm
- direktor3 = 96mm
- direktor4 = 94mm
