Pomysł
Po trzech latach mieszkania na Pogórzu Izerskim zdecydowałem wreszcie, aby spróbować swoich sił w aktywności POTA. Moje stałe QTH to jeden z obszarów Natura 2000. Wokół jest wiele podmiotów POTA, do których dojazd rowerem nie jest problemem. Po zakupie (tr)uSDX-a postanowiłem wybrać się w teren i przetestować swoje możliwości. Prawdziwe QRP nie wymaga ciężkiej anteny – wystarczy cienki drucik. Nie zawsze jednak jest gdzie go „zarzucić”. Stąd pomysł na tani lekki maszcik, który można bez wysiłku przewieźć na rowerze i sprawnie w pojedynkę rozstawić w terenie.
Założenia
lekki maszt polowy jako punkt podparcia anteny enfed na pasma 7, 14, 28 MHz (z promiennikiem z drutu miedzianego ø 0,8 mm, ok. 12 mb bez izolacji z cewką 0,035 mH)
- wysokość minimalna: 4 m
- linia zasilająca (RG174/BNC) wewnątrz masztu
- długość transportowa: ok. 1 m
- łatwość montażu przez jedną osobę
– stabilność podstawy w różnorakim terenie (łąka, kamienisty lub podmokły grunt – podłoża typowe dla aktywności terenowych POTA)
Projekt i budowa

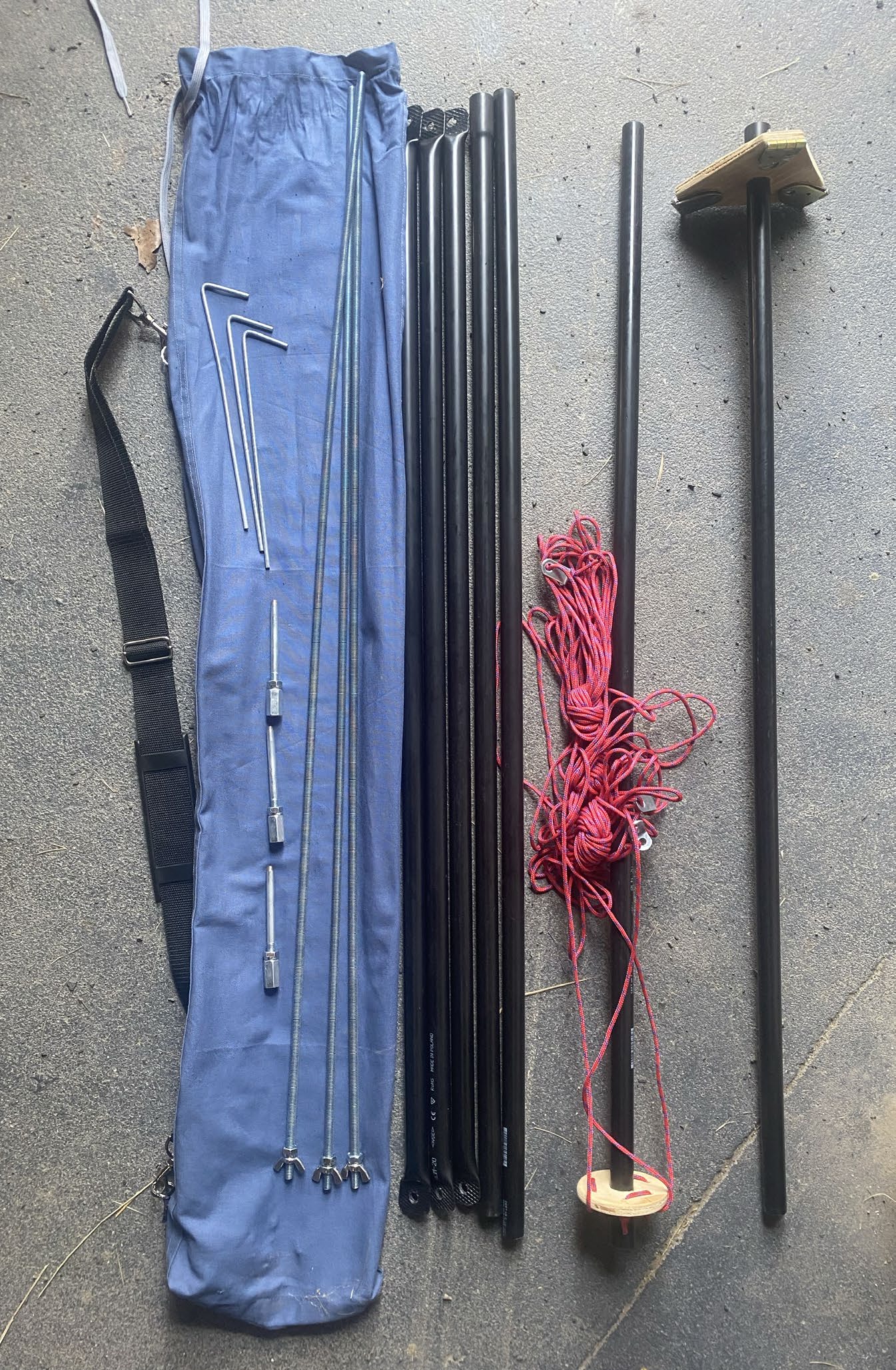

W markecie budowlanym (w dziale elektrycznym) znalazłem czarne rurki instalacyjne, w garażu kawałek sklejki i sznurek. W sklepie metalowym kupilem resztę (zawiasy, pręty gwintowane, nakrętki, śrubki, podkładki). Projekt powstawał „w głowie” i był modyfikowany na bieżąco w miarę postępu prac. Do budowy ykorzystałem:
- 4 rurki instalacyjne kielichowane ø 20 mm (2 m długości)
- 3 sztuki metrowych prętów gwintowanych ø 8 mm
- kawałek sklejki grubości 10 mm
- nakrętki, śruby, podkładki, zawiasy
(Pełne zestawienie użytych materiałów wraz z kosztami umieszczam na końcu tej pracy.)

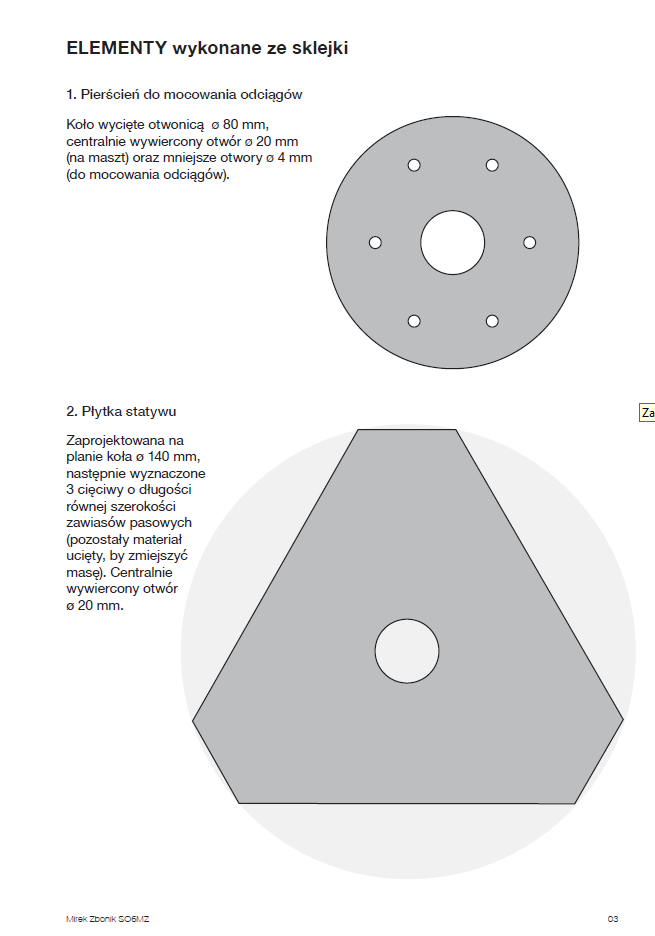

Poglądowy schemat

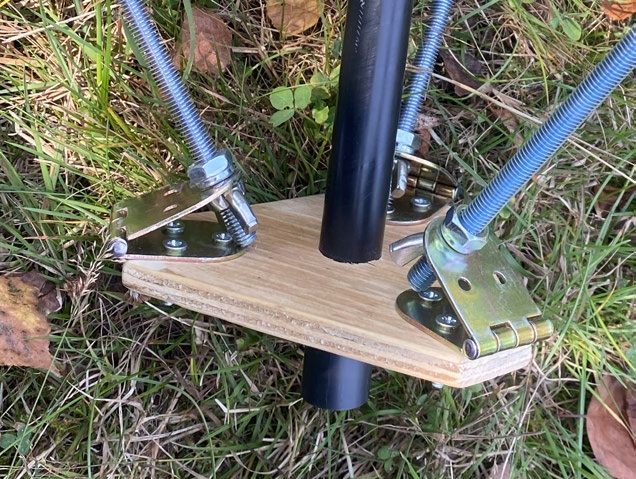

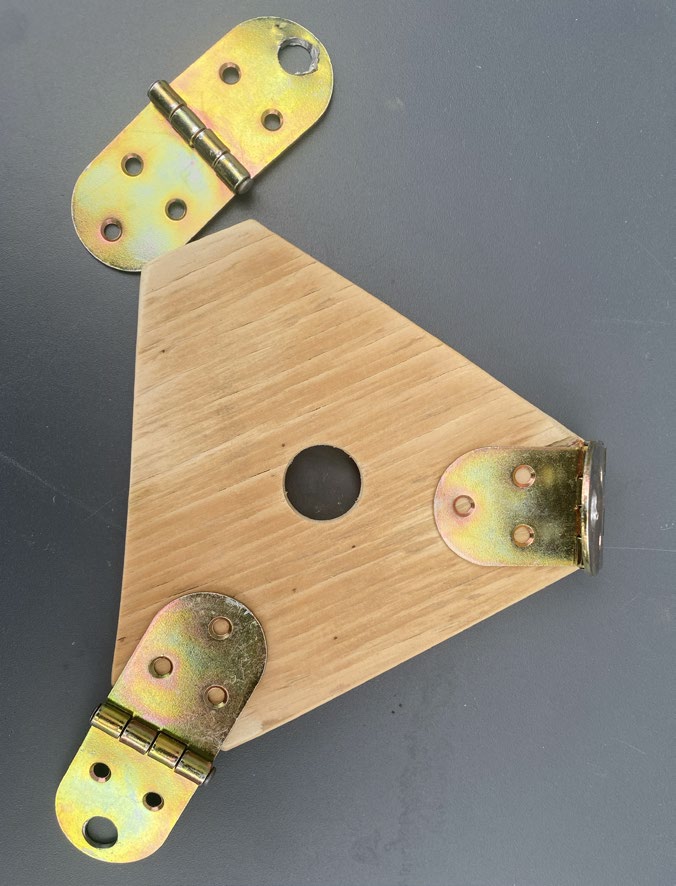

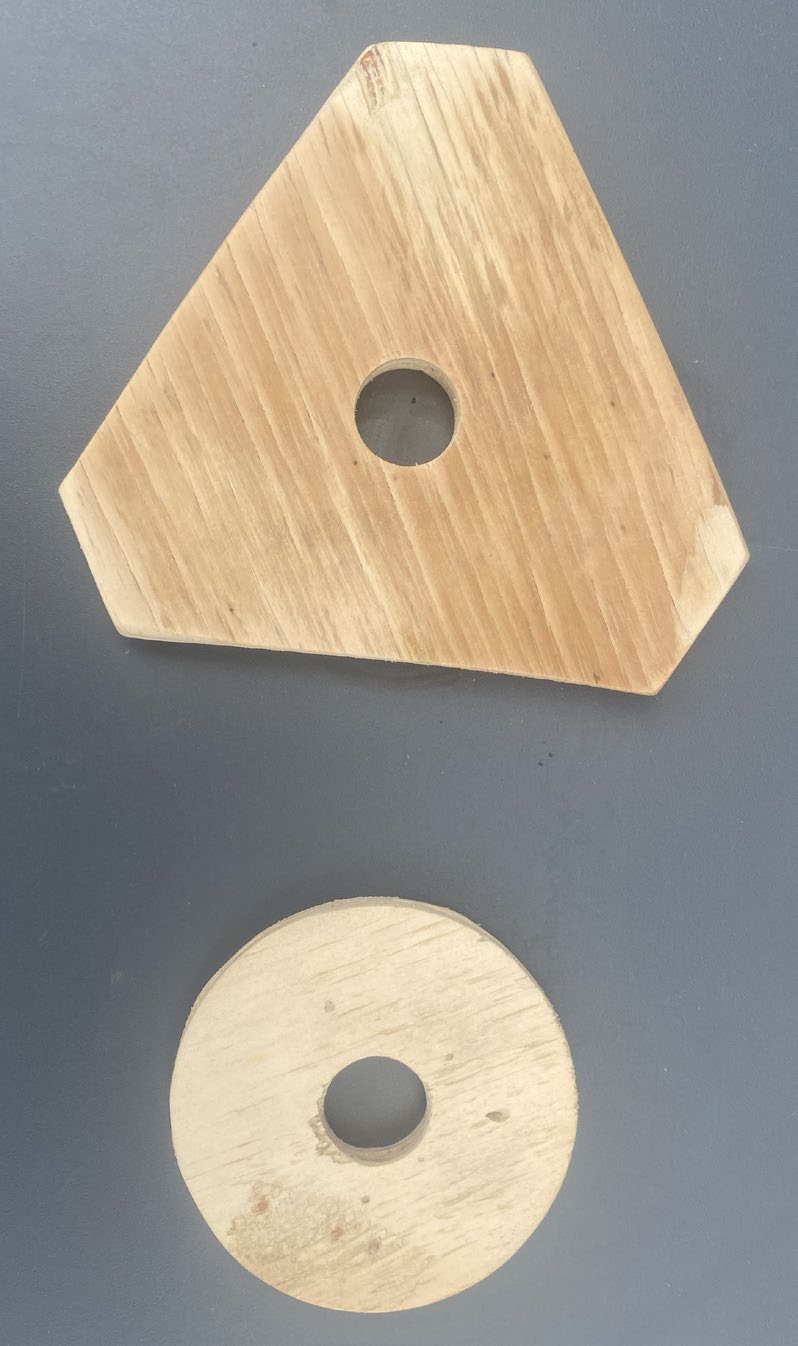

Budowanie konstrukcji zacząłem od płytki statywu, którą wyciąłem z kawałka sklejki. Do niej przykręciłem zawiasy pasowe z uprzednio rozwierconym otworem (na pręty gwintowane – nogi statywu). Drugi element drewniany to pierścień do mocowania odciągów.

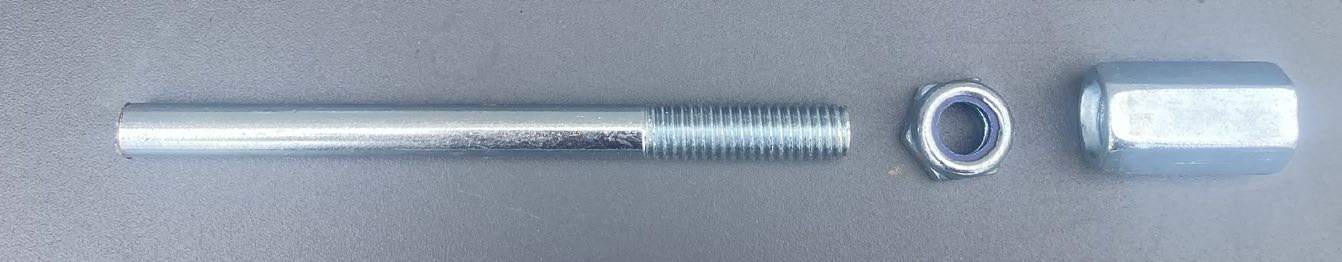

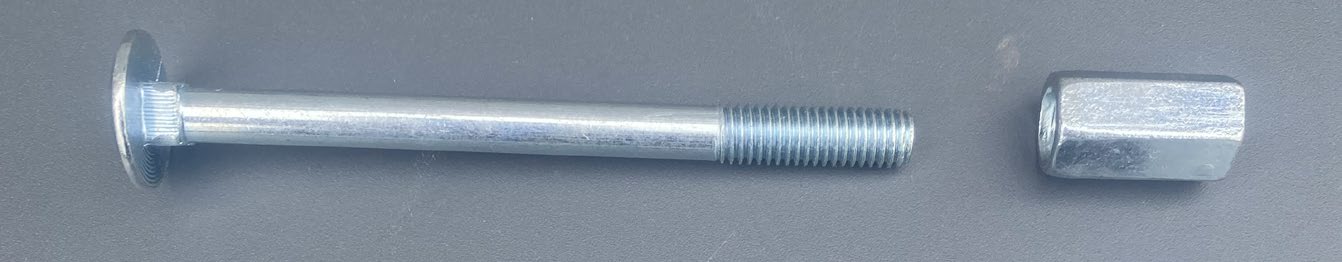

Kolejnym krokiem było przygotowanie zaostrzonych końcówek nóg statywu. Do tego celu użyłem śrub zamkowych i nakrętek (samokontrujących i przedłużanych). Śruby zostały obcięte i zaostrzone.

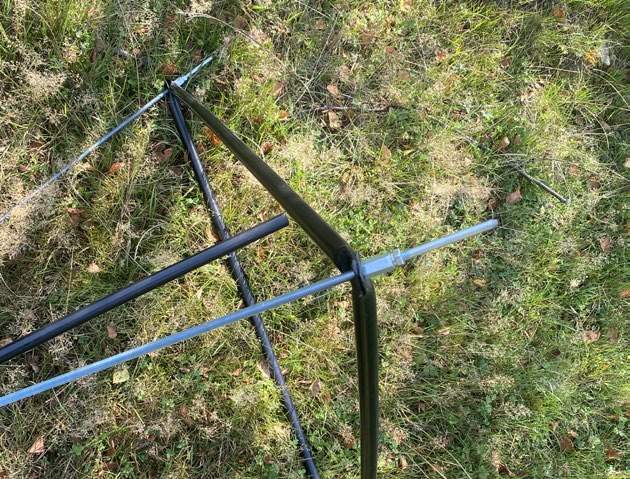

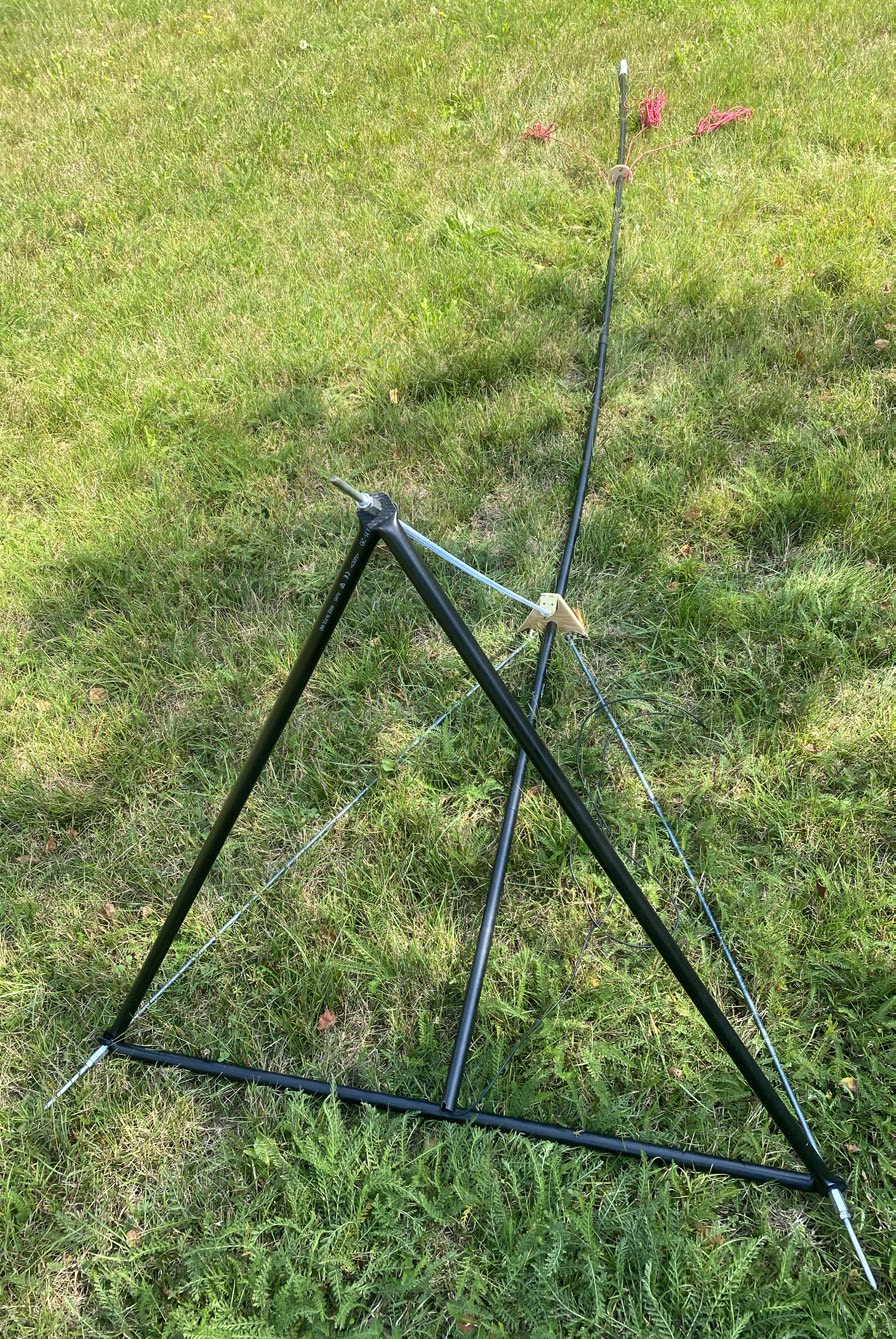

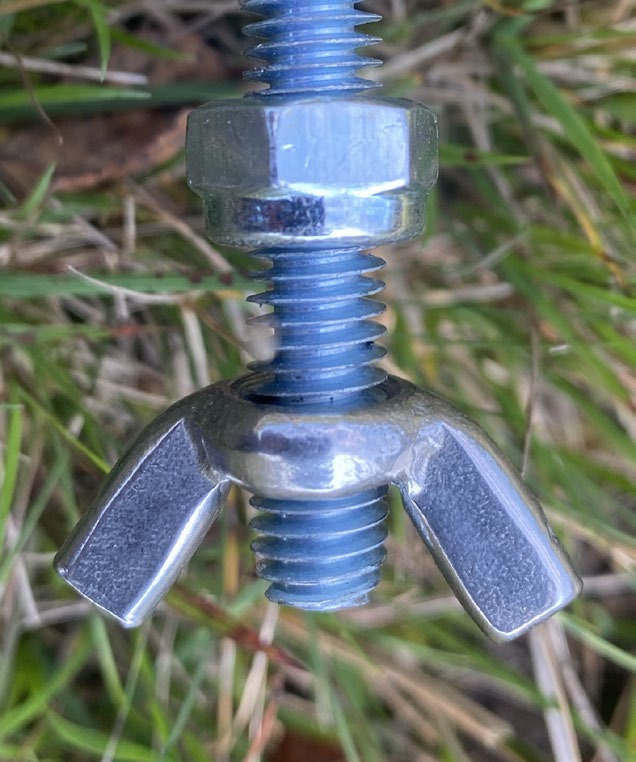

Przyszła pora na przycięcie rurek na metrowe odcinki. Trzy z przyciętych rurek (odcinki bez kielichów) posłużą jako usztywnienie statywu. Oba końce rozgrzałem opalarką i ścisnąłem w imadle. W tak przygotowanych końcówkach nawierciłem otwory ø 8,5 mm. Na gwintowane pręty nakręciłem nakrętkę samokontrującą, aby móc potem dokręcić na sztywno zawias nakrętką motylkową.

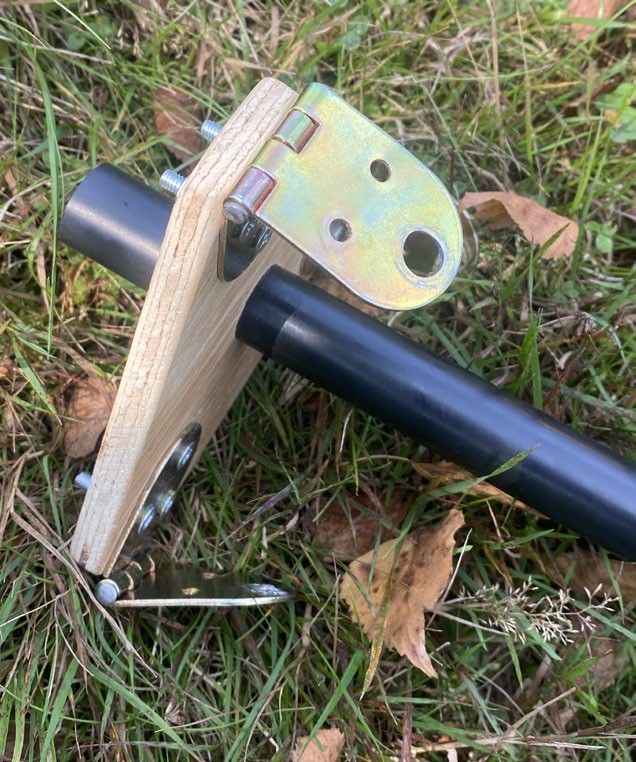

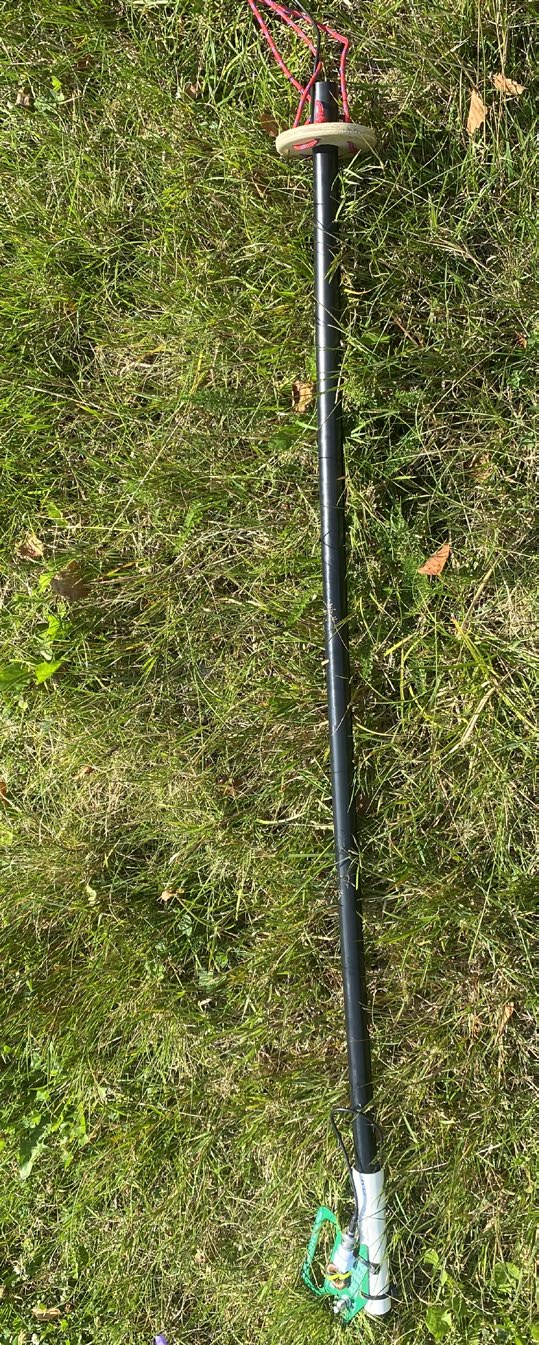

Na dwóch odcinkach rurki kielichowanej zakleszczyłem (na wcisk) uprzednio przygotowane elementy ze sklejki.

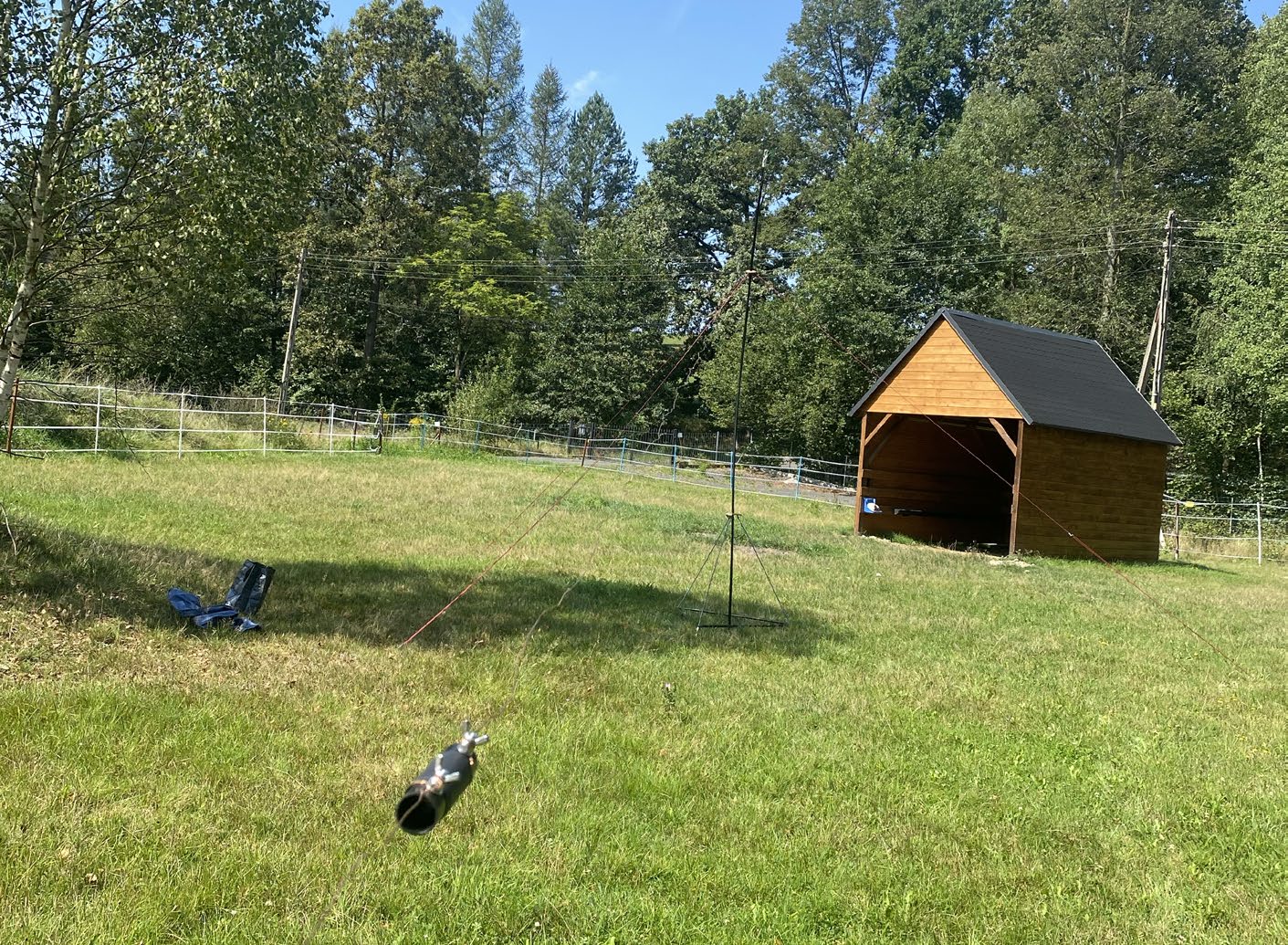

Pora na zakotwiczenie odciągów. Tu przydadzą się szpilki od namiotu. Po przywiązaniu dwóch sznurków można podnieść maszt i zakotwiczyć trzeci odciąg. Konstrukcja jest wiotka i należy wyregulować odciągi, a dopiero potem napiąć promiennik anteny.
ZESTAWIENIE UŻYTYCH NARZĘDZI I MATERIAŁÓW
Narzędzia:
- imadło
- wiertarko-wkrętarka
- opalarka
- szlifierka stołowa korbowa (ręczna)
- piłka do metalu
- otwornica ø 80 mm
- wiertło piórowe do drewna ø 20 mm
- wiertło do drewna ø 4 mm
- wiertło do metalu ø 8,5 mm
- śrubokręt krzyżakowy
- kombinerki
- klucz płaski 13 mm
- papier ścierny
- pilnik do metalu (okrągły)
| Materiały | Koszt |
| rurka instalacyjna czarna (z kielichem) ø 20 mm, długość 2 m – 4 szt. | 23,60 |
| śruba zamkowa 8x100 – 3 szt. | 3,42 |
| pręt gwintowany ø 8 mm – 3 szt. | 18,00 |
| nakrętki przedłużone ocynkowane ø 8 mm – 3 szt. | 2,78 |
| nakrętki kontrujące ocynkowane ø 8 mm – 6 szt. | 3,60 |
| nakrętki motylkowe nierdzewne ø 8 mm – 3 szt. | 11,30 |
| zawiasy pasowe – 3 szt. | 16,50 |
| śruba 4x20 + nakrętka + podkładka (9 kompletów) | 2,00 |
| sklejka 10 mm (15x15 cm + 10x10 cm) – (z zapasów domowych) | 0,00 |
| szpilki do namiotu – 3 szt. (z zapasów domowych) | 0,00 |
| sznurek/paracord na odciągi – 20 m (z zapasow domowych) | 0,00 |
| małe kątowniki do blokady odciągów 3 szt. (z zapasów domowych) | 0,00 |
| pokrowiec z zasobów i dzięki uprzejmości żony | 0,00 |
| Razem (zł) | 81,20 |
UWAGI
- użycie rurek instalacyjnych do konstrukcji masztu skutkuje tym, że jest bardzo wiotki
- podczas testów nie udało mi się zwiększyć wysokości do 5 m (jeden metrowy odcinek rurki, który mi został, przenaczyłem na wykonanie cewek do endfeda)
- maszt pomimo stosunkowo małej wysokości spełnia swoje zdanie
- koszt wykonania poniżej 100 zł to niewąpliwa zaleta
